MAINTENANCE DES ECHANGEURS PLAQUES ET JOINTS
De par leur conception, tous les Échangeurs à Plaques et Joints ont besoin d'une maintenance régulière.
Découvrez ici les différentes solutions et services que vous propose TGF afin de garantir un fonctionnement optimum de votre échangeur, tout au long de son cycle de vie.
Menu
Des solutions de maintenance quel que soit la marque ou le modèle
TGF intervient depuis plus de 35 ans dans de nombreux domaines industriels et agro-alimentaires.
De nombreux clients nous font confiance, année après année pour la mise en place, l'évolution et la maintenance de leurs installations.
Agro-alimentaire, industrie, énergie... nos équipes ont acquis une grande expérience au fil des projets et sauront vous proposer des solutions adaptées à votre processus.
Que ce soit dans la Production d'Eau Chaude Sanitaire ou dans un process industriel, TGF participe quotidiennement au choix, à l'installation et à la maintenance d'Échangeurs à Plaques et Joints.
Quel que soit la marque ou le modèle de votre échangeur, TGF peut vous proposer des solutions de maintenance, de reconditionnement ou de remplacement des pièces détachées.

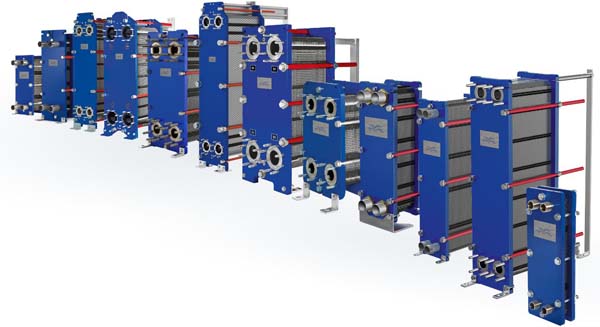

Pièces d'origine ALFA LAVAL
TGF est un distributeur des produits ALFA LAVAL et un partenaire de longue date.
Sur la maintenance de vos Échangeur à Plaques et Joints ALFA LAVAL, nous vous garantissons l'utilisation de pièces d'origine de la marque.
I - Reconditionnement des Échangeurs à Plaques et Joints
TGF vous propose deux niveaux de reconditionnements pour tous vos Échangeur à Plaques et Joints :
- Une solution complète de reconditionnement des plaques: nettoyage des plaques, un test de ressuage afin de détecter des micro-perforations et un changement des joints.
- Une solution de reconditionnement de l'échangeur au complet (bâti inclus), permettant des opérations supplémentaires sur l'ensemble de l'échangeur.
Découvrez en détail en quoi consiste ces deux formules.
Reconditionnement complet des plaques de votre échangeur
Ce type de reconditionnement consiste à nous renvoyer les plaques de vos échangeurs afin de leur donner une nouvelle vie.
Vous plaques passeront par les étapes suivantes :

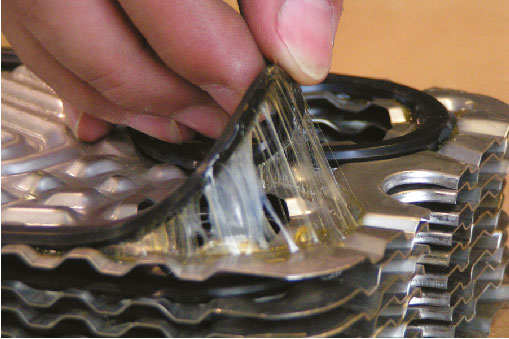

✓ Décollage des joints usés
✓ Nettoyage des plaques par bains spécifiques
✓ Ressuage : détection de fuites par pénétrant révélateur afin de détecter des plaques percées
✓ Changement des joints
✓ Vérification et édition d'un compte-rendu détaillé des opérations
✓ Mise en ordre de groupage
✓ Renvoi de vos plaques pour remontage
Ce reconditionnement peut se faire, par exemple lors de l'arrêt annuel de votre ligne de fabrication.
Le délai standard nécessaire pour effectuer ces opérations est compris entre 2 et 4 semaines.
Maintenance plaque (avant - après)
© Alfa Laval, tous droits réservés
Reconditionnement de l'échangeur au complet, bâti inclus
TGF vous offre également la possibilité d'envoyer votre échangeur complet en maintenance.
Cela vous évite un démontage/remontage de votre échangeur dans vos locaux et nous permet de réaliser des opérations complémentaires.
Voici, en résumé les étapes de ce processus de maintenance
✓ Démontage dans nos ateliers de maintenance
✓ Décollage des joints usés
✓ Nettoyage des plaques par bain spécifique
✓ Ressuage : détection de fuites par pénétrant révélateur afin de détecter des plaques percées.
✓ Remplacement des joints
+ Contrôle, peinture du bâti possible
+ Contrôle et remplacement des tyrans possible
+ Contrôle et réparation des connecteurs possible
+ Test hydraulique (montée en pression) possible
✓ Remontage de l'ensemble de l'échangeur (serrage à la côte et avec les plaques dans le bon sens ^^)
Cette maintenance est une véritable solution Plug & Play : Vous nous envoyez votre échangeur au complet et vous le récupérez comme neuf prêt à fonctionner.
Le délai standard nécessaire pour effectuer ces opérations est compris entre 2 et 4 semaines.
Maintenance Bâti (avant - après)

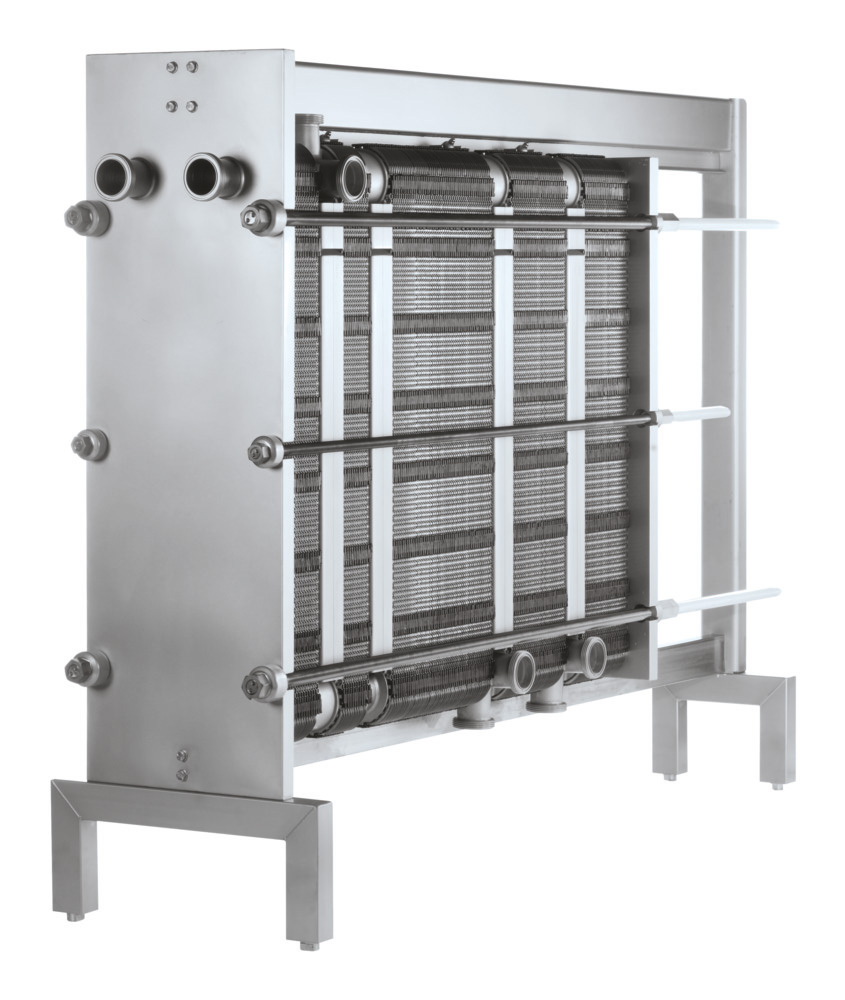

La maintenance de tous les Échangeurs à Plaques et Joints
TGF s'occupe de la maintenance et le remplacement des pièces de toutes les marques d'échangeurs :
✓ ALFA LAVAL
✓ VICARB
✓ CETETHERM
✓ URANUS
✓ BARRIQUAND
✓ SONDEX
✓ KELVION-GEA
✓ SPX-APV-PASILAC
✓ CHAROT
✓ LACAZE
✓ TRANTER
✓ CIAT
✓ ...
Les contraintes liées à la maintenance
Envoyer son échangeur ou ses plaques en maintenance est un opération en plusieurs étapes et pouvant générer du temps d'indisponibilité supplémentaire, notamment lié au :
- délai d'approvisionnement des joints
- découverte de plaques percées durant la maintenance
- délai d'approvisionnement des plaques de remplacement
- contraintes et risques liés au transport (délai, casse...)
Ces imprévus ne sont parfois pas compatible avec les exigences de nos clients.
Dans ce cas, la meilleure solution est d'avoir un second jeu de plaques ou un échangeur en réserve.

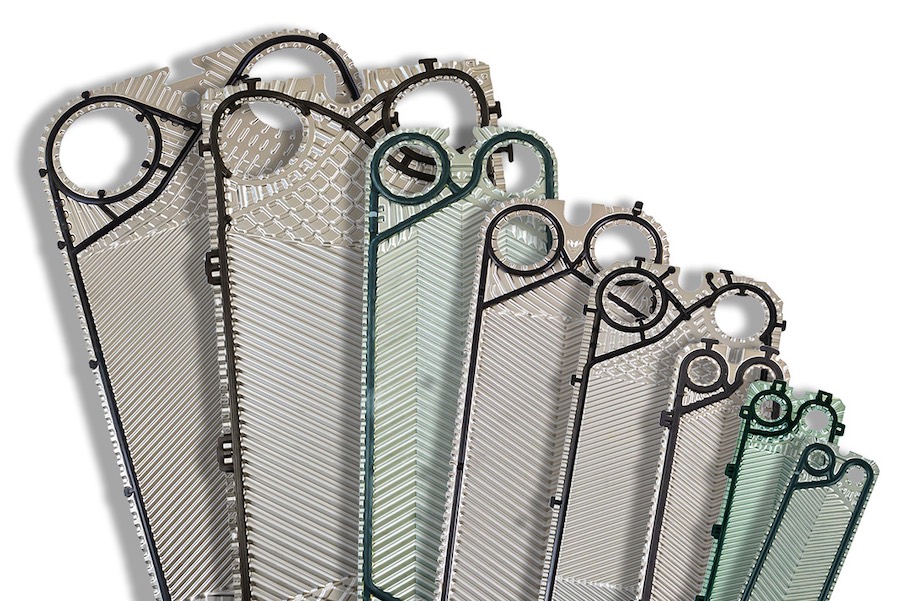

II/ Remplacement du jeu de plaques
Une solution simple au moment de la maintenance de votre échangeur est tout simplement le remplacement des plaques usées par un jeu de plaques neuves.
TGF réalise pour vous la mise en ordre de groupage de ces plaques.
Cette solution peut paraître de prime abord la plus chère, mais en fonction de la taille de votre échangeur, de son âge, de vos contraintes de temps d'arrêt, etc... changer vos plaques par un jeu neuf peut s'avérer bien plus rentable qu'effectuer un reconditionnement.
Par expérience, nous savons que, pour les échangeurs de moins de 1m40, il est systématiquement plus rentable de changer le jeu de plaques que de procéder à leur reconditionnement.
Opter pour un changement de plaques peut également avoir les avantages suivants :
✓ Vous avez un délai d'immobilisation plus court
✓ Pas de contretemps dû à un besoin de commande/changement de plaques après le test de ressuage.
Et de manière contre-intuitive le changement des plaques peut être une solution plus écologique :
✓ Cela évite un certain nombre de transports liés à la maintenance.
✓ Pas de bains chimiques (avec traitement spécifique de ces produits après utilisation).
✓ Les plaques usées se recyclent dans la majorité des cas en déchetterie.
Enfin, certains de nos clients choisissent d'avoir deux jeux de plaques. Ainsi, au moment de la maintenance :
✓ On remplace le jeu de plaques usé par le jeu de plaque en réserve
✓ On envoie le jeu de plaque usé en reconditionnement, sans stress au niveau délai
✓ Une fois le jeu de plaque revenu de maintenance, on dispose d'un jeu de plaque prêt à l'emploi en cas de nécessité durant la phase d'exploitation.
Pièces de rechange en stock
TGF dispose d'un stock de plaques et joints neufs, immédiatement disponibles.
TGF fournit également toutes les pièces et accessoires nécessaires pour votre processus industriel (joint d'échangeurs thermiques, colle, support technique...).
Appelez nos équipes techniques pour discuter de vos besoins.

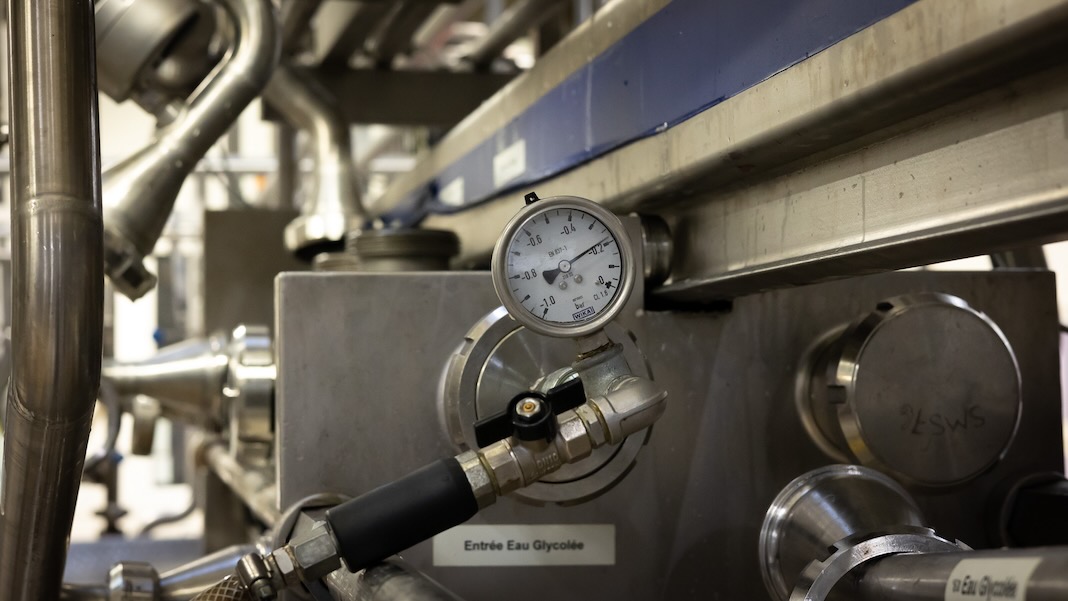

Réglementation sur les équipements sous pression et Certificat matière
Concernant les Échangeurs de la marque ALFA LAVAL, TGF vous propose une prise en charge complète des inspections et des dossiers réglementaires pour toute intervention, remplacement ou modification d’un équipement sous pression soumis au suivi en service.
Nous sommes également à même de vous fournir les certificats matière des plaques et des joints ainsi que les certificats alimentarité ou Attestation de Conformité Sanitaire (ACS) des joints.

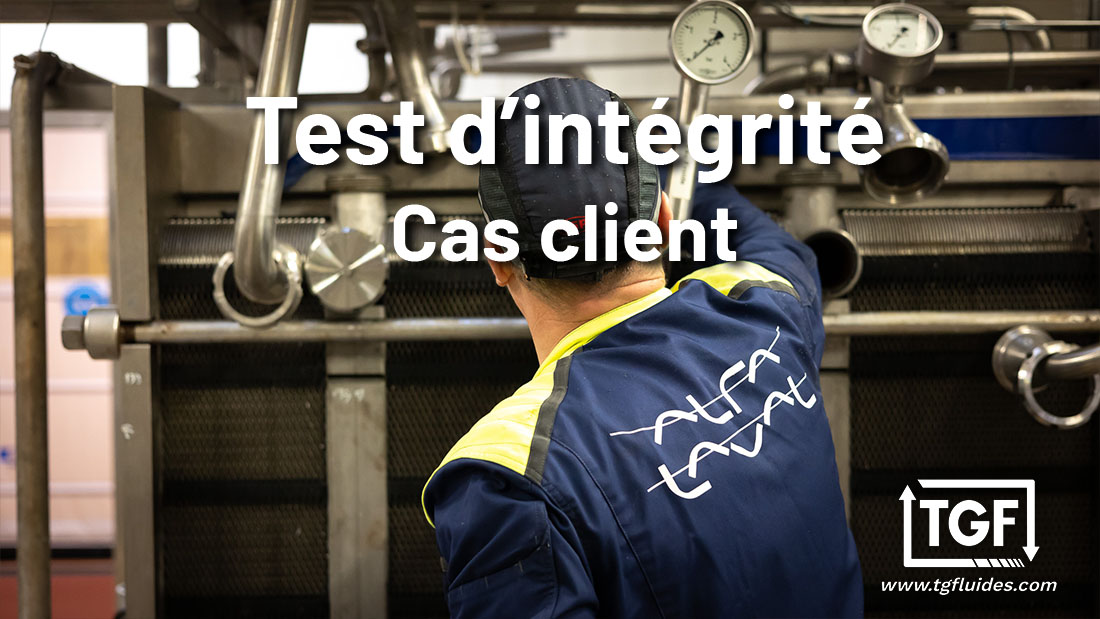

III - Test d'intégrité
Le test d'intégrité est conçu spécialement pour les Échangeurs thermiques à plaques et joints.
Il permet de mieux comprendre l'état de vos plaques et de vos joints.
Grâce à ces données, vous pouvez planifier les travaux de maintenance et d'entretien de vos échangeurs thermiques à plaques et joints, garder le contrôle de votre processus de production et garantir la sécurité de votre produit.
L'approche proactive vous donne toute confiance dans la fiabilité de votre équipement.
Plus de détails : Présentation Alfa Laval.
© Alfa Laval, tous droits réservés
Reconditionnement, Remplacement, Test d'intégrité... Comment s'y retrouver ?
Législation en vigueur dans votre secteur, criticité d'une panne dans votre processus, budget, démarche RSE, temps dont vous disposez pour votre maintenance annuelle...
Tous ces éléments vont entrer en compte afin d'avoir une solution de maintenance adaptée à chacun de vos Échangeurs à Plaques et Joints.
TGF dispose d'une grande expérience dans ce domaine et accompagne en continu ces clients dans leur processus de maintenance.
Afin d'avoir les bons éléments de décisions, contactez nos équipes qui pourront rapidement évaluer et optimiser votre processus de maintenance en fonction de vos contraintes.
